Алюминий
Переход / конус · Алюминий
- Диаметр трубы18–914 мм
- Толщина изоляции20–160 мм
- Толщина металла0.5; 0.8; 1 мм
- Диаметр изделия70–695 мм
Напишите нам
Мы постараемся ответить как можно быстрее
Рады Вашему обращению!
Переход / конус окожушки
Переход (конус) — фасонный элемент, обеспечивающий плавное изменение диаметра металлического кожуха при переходе с одного номинала трубы и изоляции на другой. Геометрия конуса рассчитывается по двум диаметрам изделия и длине переходного участка.
Купить переход / конус
Выберите материал — откроется карточка. Выберите диаметр и толщину изоляции, затем «В корзину».
Крашеный
Переход / конус · Крашеная сталь
- Диаметр трубы18–914 мм
- Толщина изоляции20–160 мм
- Толщина металла0.5; 0.6; 0.7 мм
- Диаметр изделия5–645 мм
Нержавейка
Переход / конус · Нержавейка
- Диаметр трубы18–914 мм
- Толщина изоляции20–160 мм
- Толщина металла0.5; 0.8 мм
- Диаметр изделия70–695 мм
Цинк
Переход / конус · Оцинковка
- Диаметр трубы18–914 мм
- Толщина изоляции20–160 мм
- Толщина металла0.5–1 мм
- Диаметр изделия70–695 мм
Что это такое
Переход (конус) — фасонный элемент, обеспечивающий плавное изменение диаметра металлического кожуха при переходе с одного номинала трубы и изоляции на другой. Геометрия конуса рассчитывается по двум диаметрам изделия и длине переходного участка.
Применяется на стыках магистралей с ответвлениями, при смене DN на трассе, перед редукционными вставками.
Для чего производится
- Сохранение непрерывности теплоизоляции и кожуха при смене диаметра.
- Исключение «ступенек» и открытых участков ваты на конусе.
- Снижение локальных потерь и мостиков холода в точке перехода.
Материалы исполнения
REI изготавливает переход / конус окожушки из четырёх материалов. Выбор зависит от среды, температуры, требований к коррозионной стойкости и бюджета проекта — инженер REI рекомендует материал на этапе спецификации.
| Материал | Толщина листа | Когда выбирают |
|---|---|---|
| Алюминий | 0,5 / 0,8 / 1,0 мм | Лёгкий вес, высокая коррозионная стойкость в атмосфере, удобство монтажа на высоте. Стандарт для тепловых сетей и большинства технологических труб без контакта с агрессивной внутренней средой. |
| Крашеная сталь | 0,5 / 0,6 / 0,7 мм | Полимерное покрытие задаёт цвет и дополнительную защиту. Востребовано на объектах с требованиями к эстетике, маркировке зон и умеренной химической активности среды. |
| Нержавеющая сталь | 0,5 / 0,8 мм | Агрессивные среды, повышенная влажность, химическое производство, пищевая промышленность. Максимальный ресурс при циклическом нагреве-охлаждении. |
| Оцинкованная сталь (цинк) | 0,5–1,0 мм | Оптимальное соотношение цены и стойкости для наружных и полунаружных трасс. Рабочий стандарт для промышленных площадок, эстакад, котельных. |
Технические параметры
| Диаметр трубы | 18–914 мм (оба торца по таблице) |
|---|---|
| Толщина изоляции | 20–160 мм |
| Диаметр изделия | 70–695 мм |
| Единица | Штука |
Монтаж и эксплуатация
- Стыкуется с прямиками двух диаметров и при необходимости с тройником. Последовательность монтажа согласуется с картой: переход задаёт осевую линию.
Полный цикл REI: от проектирования до монтажа
Мы не только поставляем лист — сопровождаем проект на всех этапах. Заказчик получает согласованную систему «изоляция + окожушка + крепёж» с одной точкой ответственности.
01
Проектирование и подбор
Инженер REI определяет тип изделия, материал, толщину металла и изоляции по таблице типоразмеров или по вашему чертежу. Учитываются температура среды, схема опор и требования к обслуживанию.
02
Производство
Собственное производство: раскрой листа, гибка, прокатка замка, контроль размеров готового изделия. Серийные позиции — по таблице REI; нестандарт — по КД заказчика.
03
Комплектация и логистика
Комплект на участок трассы или узел: фасонные элементы, прямики, крепёж, маркировка. Поставка на объект в согласованные окна монтажа.
04
Монтаж
Монтажные бригады REI или авторский надзор подрядчика: установка опорных колец, обшивка, герметизация стыков, сдача участка.
Фото и схемы

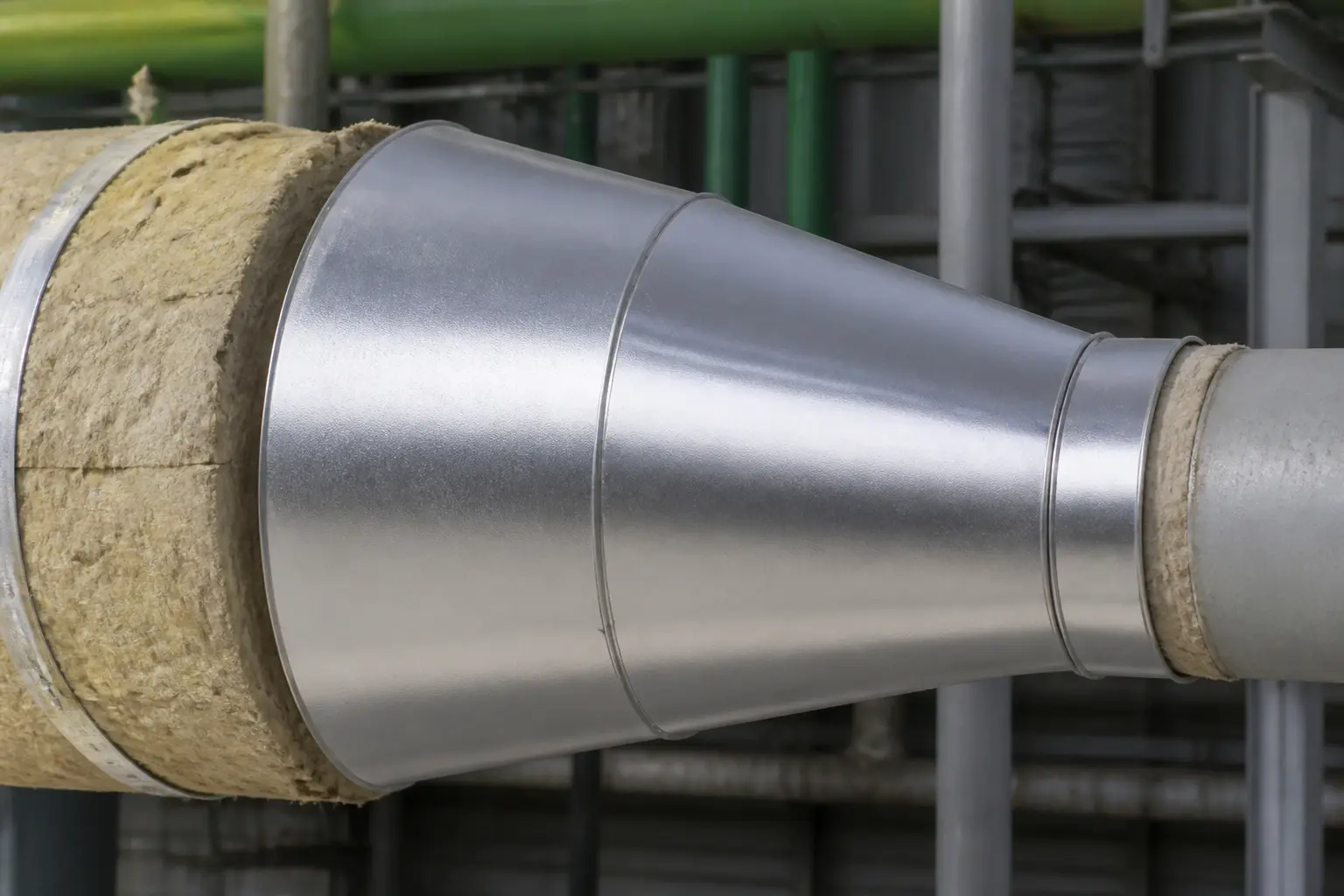

Переход между магистралью и ответвлением меньшего диаметра Фото
