Отвод окожушки
Отвод окожушки — фасонное изделие, повторяющее угол поворота теплоизолированного трубопровода (как правило 90°, при необходимости — иные углы по чертежу). Изготавливается из секторов листового металла с прокатанным замком.
Купить отвод
Выберите материал — откроется карточка. Выберите диаметр, толщину изоляции и радиус, затем «В корзину».
Крашеный
Отвод · Крашеная сталь
- Диаметр трубы18–914 мм
- Толщина изоляции20–160 мм
- Толщина металла0.5; 0.8; 1 мм
- Диаметр изделия70–695 мм
Нержавейка
Отвод · Нержавейка
- Диаметр трубы18–914 мм
- Толщина изоляции20–160 мм
- Толщина металла0.5; 0.8 мм
- Диаметр изделия70–695 мм
Цинк
Отвод · Оцинковка
- Диаметр трубы18–914 мм
- Толщина изоляции20–160 мм
- Толщина металла0.5; 0.8; 1 мм
- Диаметр изделия70–695 мм
Что это такое
Отвод окожушки — фасонное изделие, повторяющее угол поворота теплоизолированного трубопровода (как правило 90°, при необходимости — иные углы по чертежу). Изготавливается из секторов листового металла с прокатанным замком.
Это самый ответственный узел после прямого участка: здесь концентрируются температурные деформации, вибрация и механические нагрузки. Некачественный отвод «открывает» изоляцию на изгибе — типичная точка промерзания и коррозии под изоляцией.
Для чего производится
- Герметично закрывает слой изоляции на поворотах трассы.
- Обеспечивает плавный переход с прямиков без зазоров и «щелей» в кожухе.
- Сохраняет радиус изгиба, согласованный с радиусом трубы и толщиной ваты.
Материалы исполнения
REI изготавливает отвод окожушки из четырёх материалов. Выбор зависит от среды, температуры, требований к коррозионной стойкости и бюджета проекта — инженер REI рекомендует материал на этапе спецификации.
| Материал | Толщина листа | Когда выбирают |
|---|---|---|
| Алюминий | 0,5 / 0,8 / 1,0 мм | Лёгкий вес, высокая коррозионная стойкость в атмосфере, удобство монтажа на высоте. Стандарт для тепловых сетей и большинства технологических труб без контакта с агрессивной внутренней средой. |
| Крашеная сталь | 0,5 / 0,6 / 0,7 мм | Полимерное покрытие задаёт цвет и дополнительную защиту. Востребовано на объектах с требованиями к эстетике, маркировке зон и умеренной химической активности среды. |
| Нержавеющая сталь | 0,5 / 0,8 мм | Агрессивные среды, повышенная влажность, химическое производство, пищевая промышленность. Максимальный ресурс при циклическом нагреве-охлаждении. |
| Оцинкованная сталь (цинк) | 0,5–1,0 мм | Оптимальное соотношение цены и стойкости для наружных и полунаружных трасс. Рабочий стандарт для промышленных площадок, эстакад, котельных. |
Технические параметры
| Диаметр трубы | 18–914 мм |
|---|---|
| Толщина изоляции | 20–160 мм |
| Диаметр готового изделия | 70–695 мм |
| Единица | Штука (PCE) |
Монтаж и эксплуатация
- Устанавливается после монтажа изоляции на отводе трубы. Сначала стыкуется с прямиками на входе и выходе, затем фиксируется крепежом.
- Важен порядок сборки: отвод задаёт геометрию стыка; прямики подгоняются к нему, а не наоборот.
Полный цикл REI: от проектирования до монтажа
Мы не только поставляем лист — сопровождаем проект на всех этапах. Заказчик получает согласованную систему «изоляция + окожушка + крепёж» с одной точкой ответственности.
01
Проектирование и подбор
Инженер REI определяет тип изделия, материал, толщину металла и изоляции по таблице типоразмеров или по вашему чертежу. Учитываются температура среды, схема опор и требования к обслуживанию.
02
Производство
Собственное производство: раскрой листа, гибка, прокатка замка, контроль размеров готового изделия. Серийные позиции — по таблице REI; нестандарт — по КД заказчика.
03
Комплектация и логистика
Комплект на участок трассы или узел: фасонные элементы, прямики, крепёж, маркировка. Поставка на объект в согласованные окна монтажа.
04
Монтаж
Монтажные бригады REI или авторский надзор подрядчика: установка опорных колец, обшивка, герметизация стыков, сдача участка.
Фото и схемы

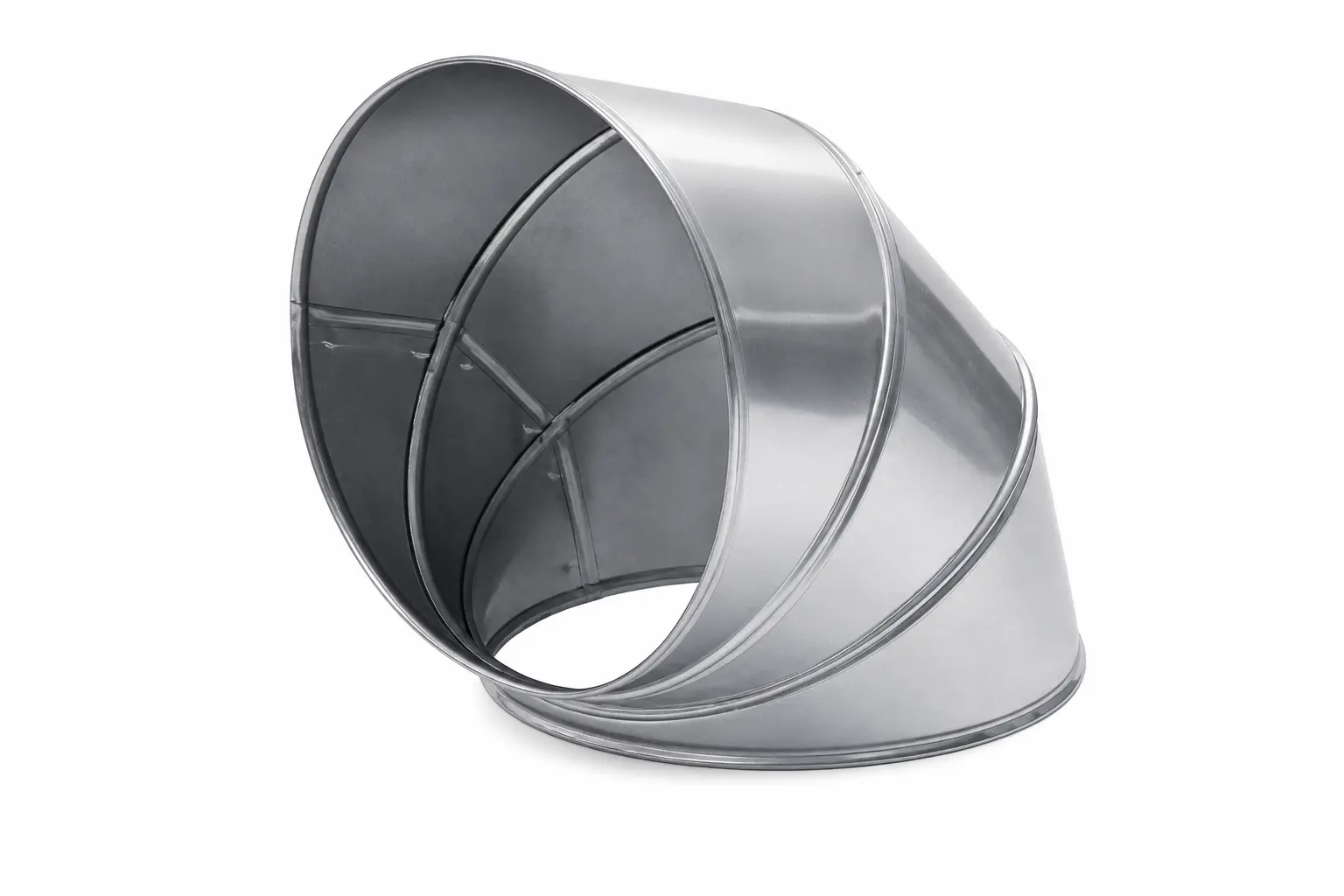

Отвод на изгибе трубы Фото объекта

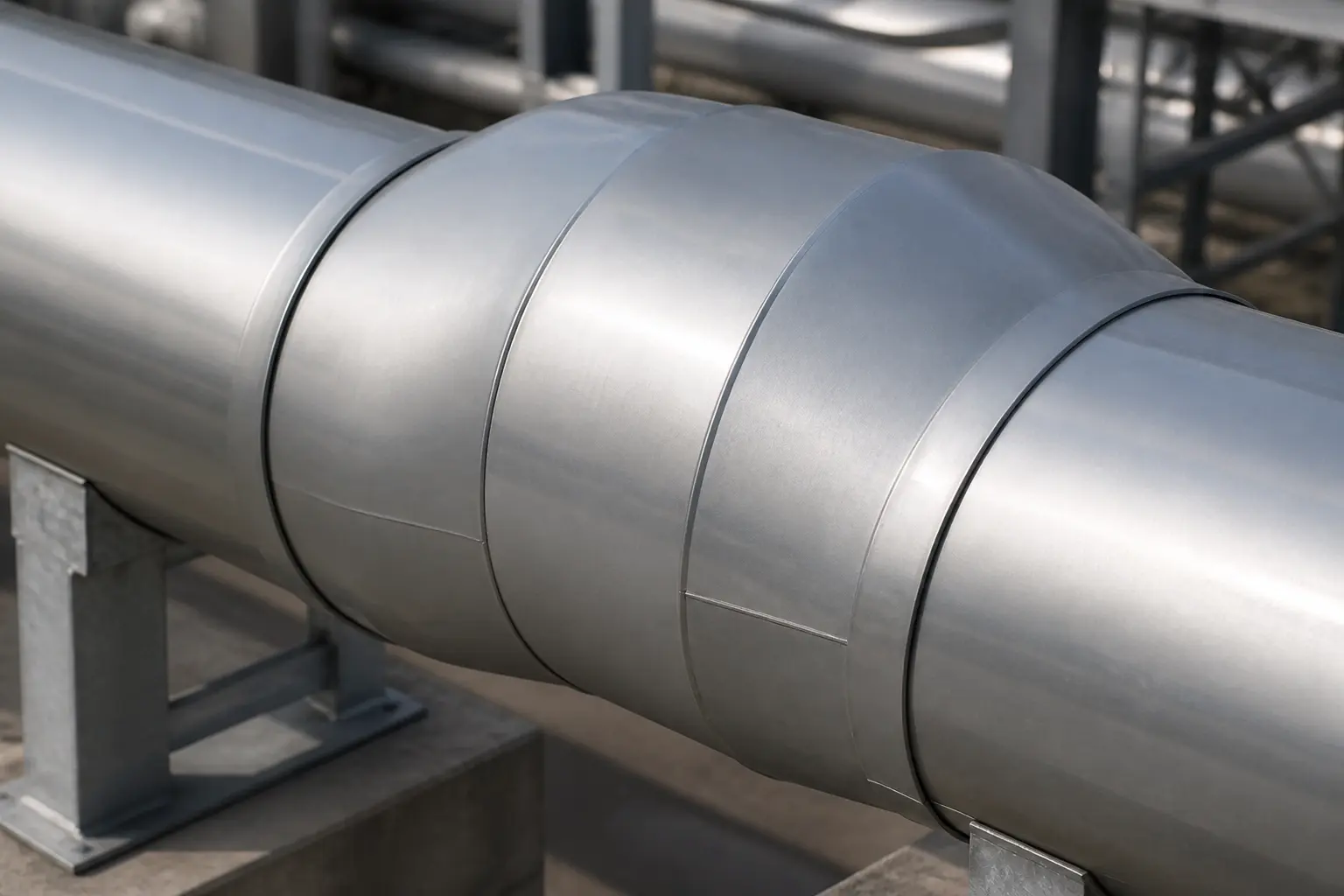

Примыкание отвода к прямикам Узел стыка
