Купить изоляционный короб

Выберите материал — откроется карточка. Выберите форму, габарит и параметры, затем «В корзину».

Короб · Алюминий

Алюминий

Короб · Алюминий

Алюминиевый изоляционный короб — лёгкий вес и стойкость к атмосфере.

  • Форма коробаFK / VK / OK / PK
  • Толщина изоляции20–160 мм
  • Диаметр / габарит150–5400 мм
Подробнее
Короб · Крашеная сталь

Крашеный

Короб · Крашеная сталь

Крашеный короб — цвет и доп. защита по проекту.

  • Форма коробаFK / VK / OK / PK
  • Толщина изоляции20–160 мм
  • Диаметр / габарит150–5400 мм
Подробнее
Короб · Нержавейка

Нержавейка

Короб · Нержавейка

Нержавеющий короб для агрессивных сред и повышенной влажности.

  • Форма коробаFK / VK / OK / PK
  • Толщина изоляции20–160 мм
  • Диаметр / габарит150–5400 мм
Подробнее
Короб · Оцинковка

Цинк

Короб · Оцинковка

Оцинкованный короб — оптимальное соотношение цены и стойкости.

  • Форма коробаFK / VK / OK / PK
  • Толщина изоляции20–160 мм
  • Диаметр / габарит150–5400 мм
Подробнее

Что это такое

Изоляционный короб — это разъёмная металлическая оболочка, повторяющая форму теплоизолированного узла: фланца, задвижки, фильтра, теплообменного аппарата. В отличие от глухой окожушки на трубе, короб состоит из двух (или более) частей на защёлках и открывается для ревизии.

REI производит короба серий FK, VK, OK, PK с усиленным или простым соединительным замком. Габариты — от 150 до 5400 мм по таблице или по индивидуальному замеру.

Для чего производится

  • Теплоизоляция и защита арматуры от внешних факторов.
  • Быстрый доступ к фланцевым соединениям, шпилькам, прокладкам.
  • Сохранение геометрии изоляции при многократном открывании короба.

Нефтебазы и терминалы

Запорная арматура на линиях нефтепродуктов.

Котельные

Группы фланцев, редукторы, запорная арматура.

Химические производства

Узлы с агрессивной средой — нержавеющий короб.

Материалы исполнения

REI изготавливает изоляционный короб rei из четырёх материалов. Выбор зависит от среды, температуры, требований к коррозионной стойкости и бюджета проекта — инженер REI рекомендует материал на этапе спецификации.

МатериалТолщина листаКогда выбирают
Алюминий0,5 / 0,8 / 1,0 ммЛёгкий вес, высокая коррозионная стойкость в атмосфере, удобство монтажа на высоте. Стандарт для тепловых сетей и большинства технологических труб без контакта с агрессивной внутренней средой.
Крашеная сталь0,5 / 0,6 / 0,7 ммПолимерное покрытие задаёт цвет и дополнительную защиту. Востребовано на объектах с требованиями к эстетике, маркировке зон и умеренной химической активности среды.
Нержавеющая сталь0,5 / 0,8 ммАгрессивные среды, повышенная влажность, химическое производство, пищевая промышленность. Максимальный ресурс при циклическом нагреве-охлаждении.
Оцинкованная сталь (цинк)0,5–1,0 ммОптимальное соотношение цены и стойкости для наружных и полунаружных трасс. Рабочий стандарт для промышленных площадок, эстакад, котельных.

Технические параметры

Формы коробаFK, VK, OK, PK
Соединительный замокУсиленный / простой
Толщина металла0,5–1,0 мм (зависит от материала)
Габарит150–5400 мм
Толщина изоляции внутри20–160 мм
ЕдиницаШтука

Формы коробов REI

FK

Ленточные и цилиндрические узлы, компактная арматура.

VK

Вертикальные корпуса, в т.ч. с отверстиями под замок Lockformer.

OK

Горизонтальные и комбинированные конфигурации.

PK

Призmatichesкие сечения, нестандartные габариты.

Монтаж и эксплуатация

  • Изоляция укладывается на узел, затем короб «обнимает» узел и защёлкивается. Маркировка на коробе соответствует маркировке на P&ID.
  • При ревизии — открытие защёлок, осмотр, закрытие без замены основного слоя изоляции.

Полный цикл REI: от проектирования до монтажа

Мы не только поставляем лист — сопровождаем проект на всех этапах. Заказчик получает согласованную систему «изоляция + окожушка + крепёж» с одной точкой ответственности.

01
Проектирование и подбор

Инженер REI определяет тип изделия, материал, толщину металла и изоляции по таблице типоразмеров или по вашему чертежу. Учитываются температура среды, схема опор и требования к обслуживанию.

02
Производство

Собственное производство: раскрой листа, гибка, прокатка замка, контроль размеров готового изделия. Серийные позиции — по таблице REI; нестандарт — по КД заказчика.

03
Комплектация и логистика

Комплект на участок трассы или узел: фасонные элементы, прямики, крепёж, маркировка. Поставка на объект в согласованные окна монтажа.

04
Монтаж

Монтажные бригады REI или авторский надзор подрядчика: установка опорных колец, обшивка, герметизация стыков, сдача участка.

Запросить расчёт Калькулятор REI

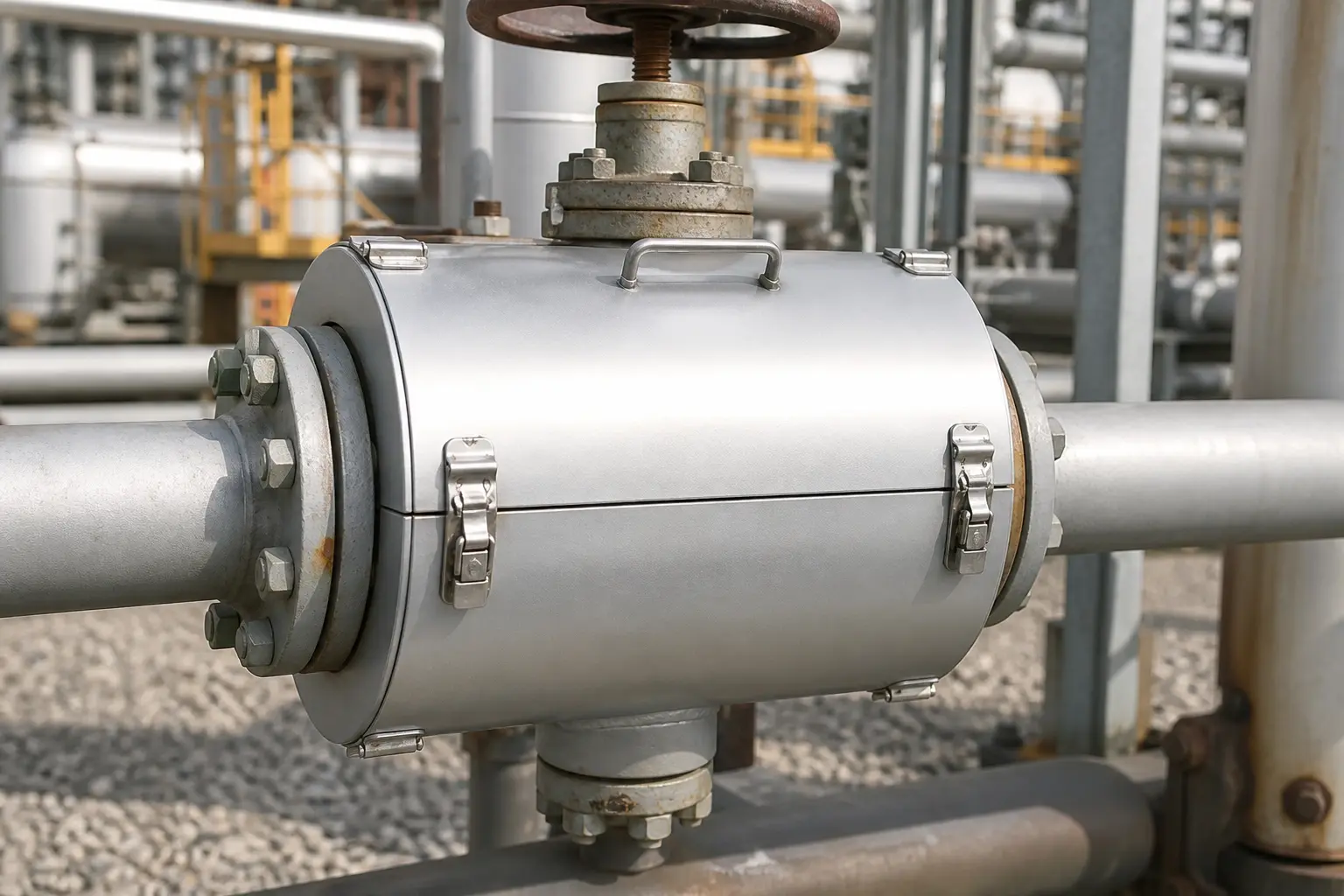

Короб серии FK на арматурном узле
Короб серии FK на арматурном узле

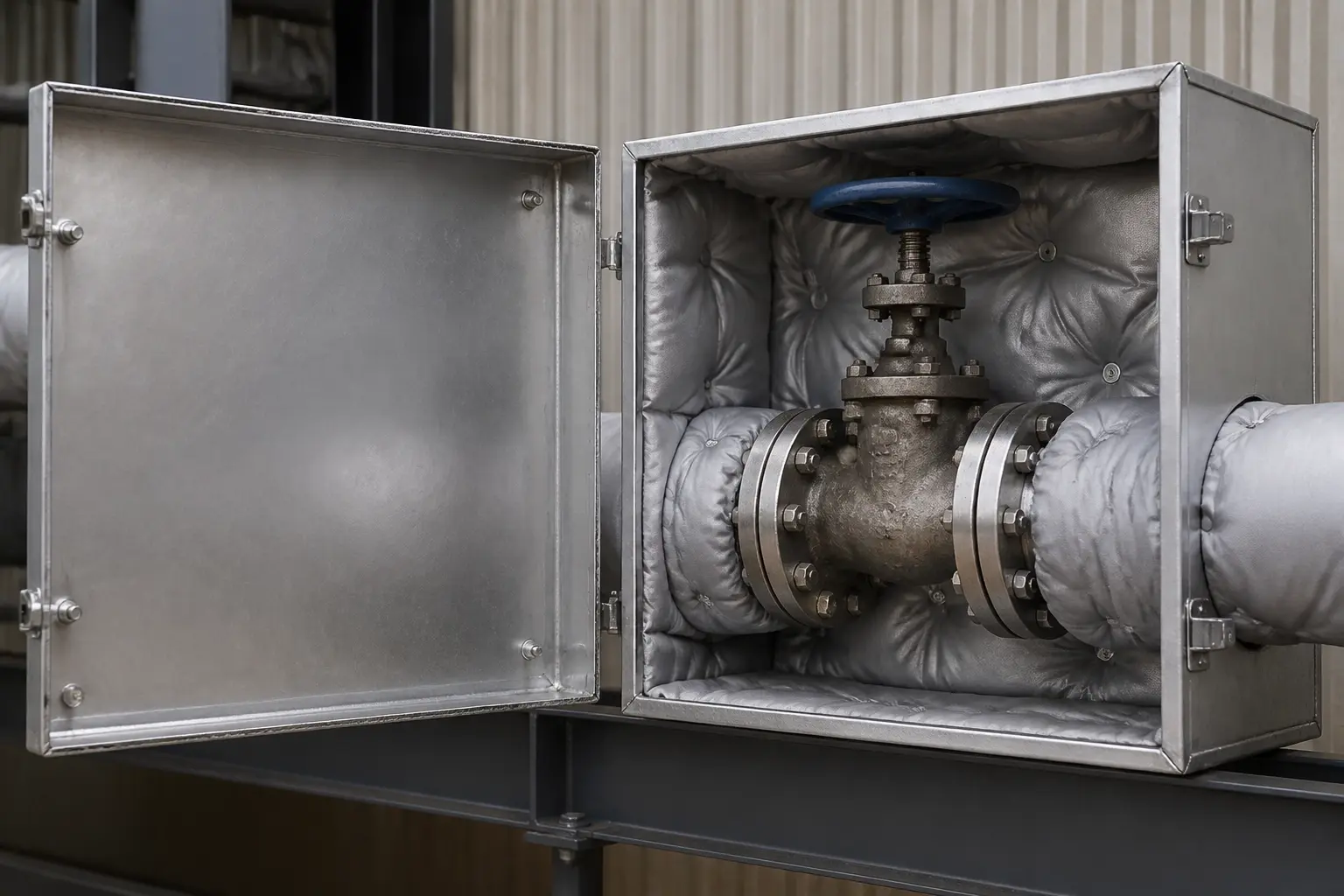

Открытый короб для ревизии
Открытый короб для ревизии

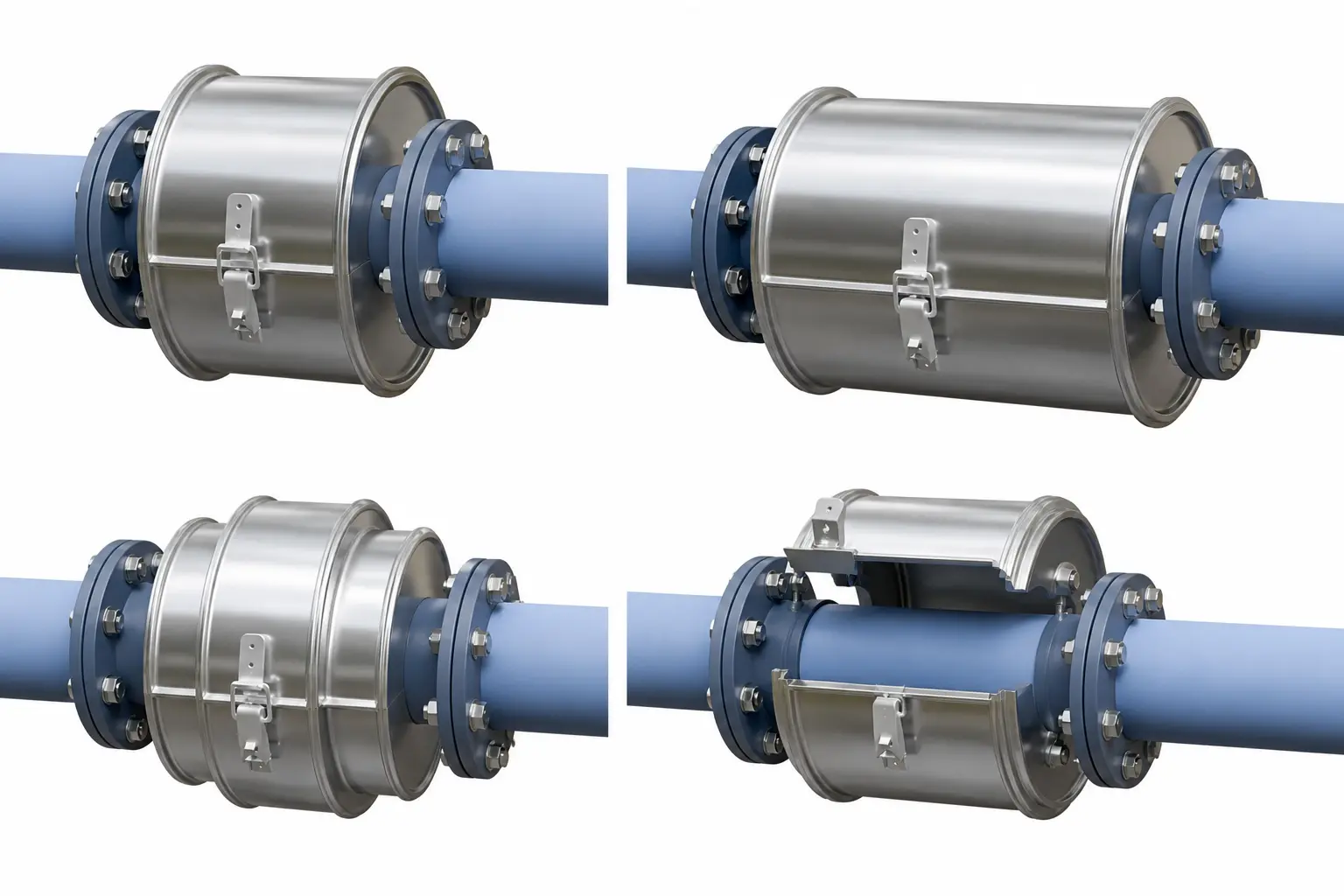

Схема форм FK / VK / OK / PK
Схема форм FK / VK / OK / PK
