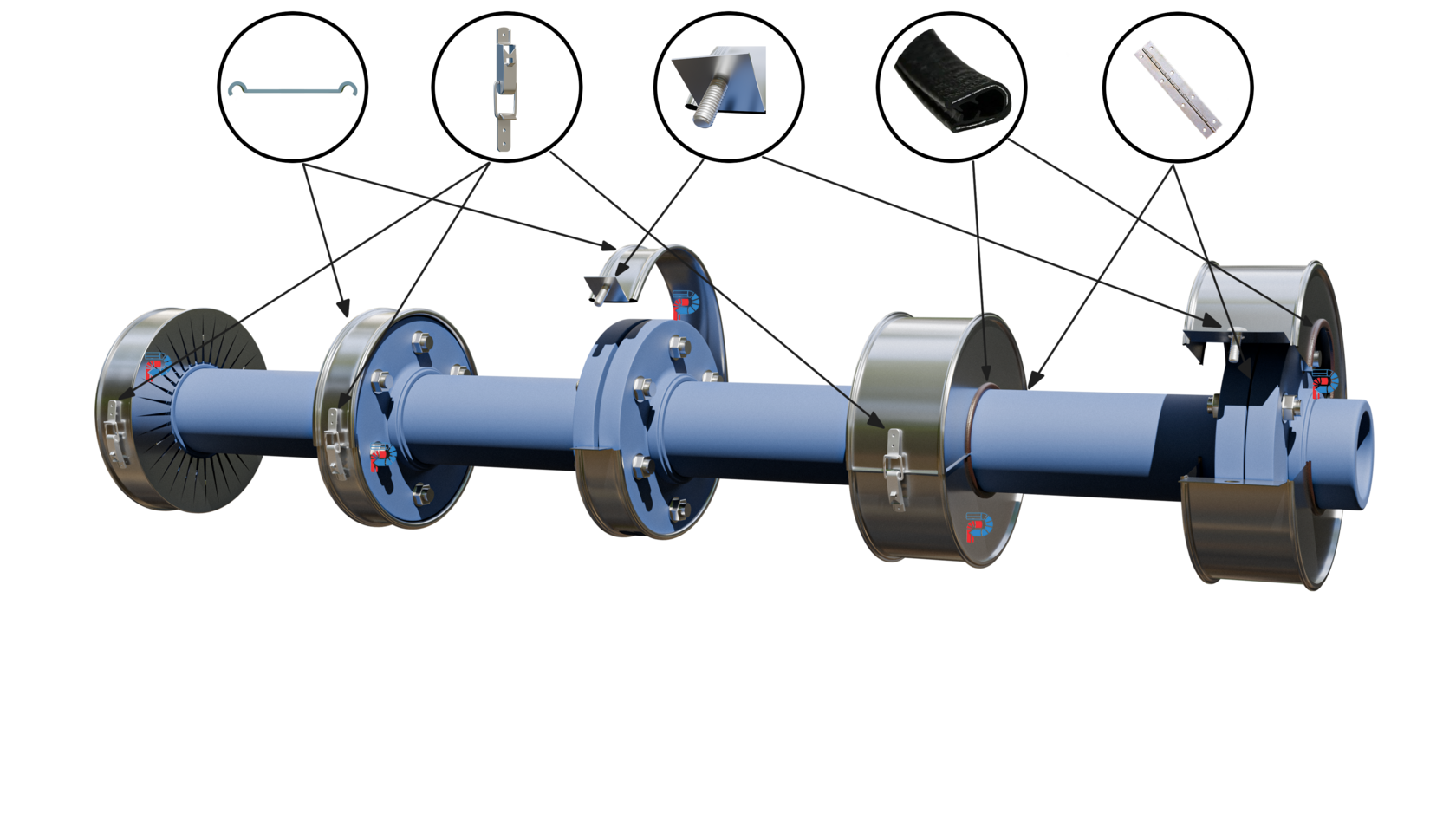

Кожух защитный на фланцевое соединение
Барьер от выброса рабочей среды при разгерметизации стыка. Визуальный контроль фланца, коррозионностойкие материалы, простой монтаж без нарушения трубопровода.
Защитный кожух на фланцевое соединение — элемент промышленной безопасности для трубопроводных систем. Кожух монтируется непосредственно на фланцевый стык и служит барьером, предотвращающим выброс рабочей среды при частичной или полной разгерметизации соединения.
В отличие от разъёмного изоляционного короба REI, защитный кожух не предназначен для теплоизоляции узла. Его задача — локализовать утечку, обеспечить визуальный контроль состояния фланца, шпилек и прокладки, защитить персонал и оборудование от контакта с продуктом трубопровода.
Изделия изготавливаются из коррозионностойких материалов и поставляются в типоразмерах под стандартные фланцевые соединения; возможно производство по индивидуальному техническому заданию.
Назначение и принцип работы
Материалы исполнения
REI изготавливает защитные кожухи из четырёх материалов — под условия среды, температуры и требований к коррозионной стойкости на объекте.
Алюминий
Лёгкий вес, атмосферная коррозионная стойкость. Стандарт для большинства технологических трубопроводов.
Оцинкованная сталь
Оптимальное соотношение цены и ресурса для наружных и полунаружных установок, эстакад, котельных.
Нержавеющая сталь
Агрессивные среды, повышенная влажность, пищевая и химическая промышленность.
Крашеная сталь
Полимерное покрытие для маркировки зон, эстетики и дополнительной защиты от коррозии.
Где применяется
Нефтехимия и НПЗ
Узлы с нефтепродуктами и технологическими средами, где локализация утечки критична для безопасности.
Энергетика и ТЭЦ
Паропроводы, конденсатные линии, горячие среды под давлением с периодическим осмотром фланцев.
Коммуальное хозяйство
Тепловые сети, насосные станции, узлы с требованием визуального контроля без разборки изоляции.
Пищевая промышленность
Системы с повышенными санитарными требованиями — исполнение из нержавеющей стали.
Отличие от изоляционного короба
Изоляционный короб REI на защёлках удерживает слой теплоизоляции и обеспечивает доступ к арматуре для ревизии. Защитный кожух на фланец решает задачу локализации утечки и охраны труда. На одном узле изделия могут применяться совместно: короб — для теплоизоляции, защитный кожух — для контролируемой зоны утечки по требованиям промышленной безопасности.
Монтаж и обслуживание
- Устанавливается на смонтированное фланцевое соединение после подтяжки шпилек по проекту.
- Крепление без нарушения целостности трубопровода; демонтаж для ревизии прокладки без разборки трассы.
- Типоразмер подбирается по DN фланца и габариту узла; нестандарт — по обмеру, фото или техническому заданию.
- Устойчивость к перепадам температур и агрессивным средам — по выбранному материалу исполнения.
Как мы работаем
По DN фланца, типу арматуры и требованиям промбезопасности инженер REI определяет габарит кожуха или разрабатывает конструкцию по ТЗ.
Раскрой листового металла, гибка, сборка крепёжных элементов. Контроль посадки на типовой фланец или по размерной ведомости.
Кожухи с маркировкой DN и позиции по P&ID. Поставка комплектом на участок монтажа или на объект подрядчика.
Установка на фланцевый узел после гидроиспытаний или в согласованное окно ПНР. Инструктаж по периодическому визуальному контролю.
